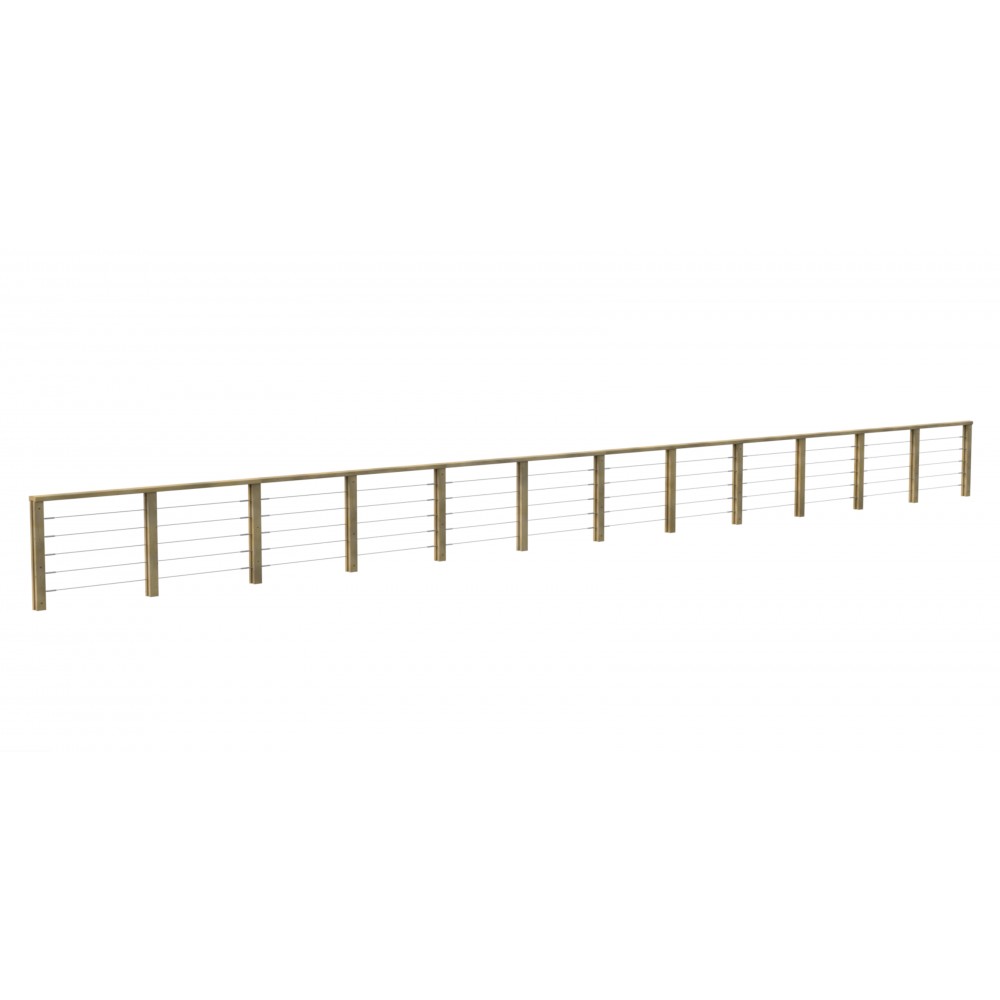

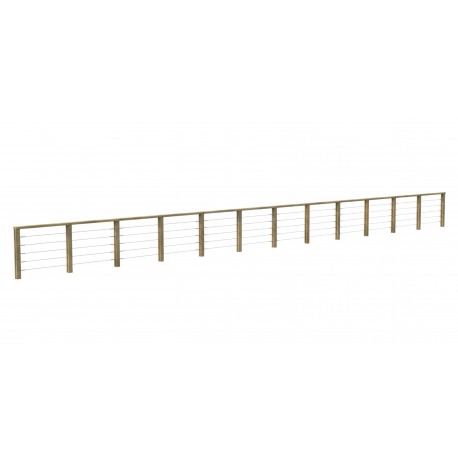

COMPOSITION DU KIT
Les poteaux et les rampes sont en bois est traité en autoclave classe 4 contre l’attaque des insectes et des champignons. Les câbles inox et les kit tendeurs sont en inox 316 (qualité marine).
Il peut être posé à plat ou en pente pour un garde-corps d'escalier
Le kit est constitué de :
X6 - RA0082 : Rampe Jersey 45x120x2300mm
70ml - RA0014 : Câble inox 4mm
X5 - RA0006 : Kit tendeur - tourne droite
X5 - RA0008 : Kit tendeur - tourne gauche
X11 - RA0074 : Poteau Jersey H 90x90x1200mm
X2 - RA0076 : Poteau Jersey U 90x90x1200mm
11 - RA0071 : Plaque de jonction Rampe Jersey
X2 - RA0072 : Plaque de jonction Départ/fin Rampe Jersey
X3 - RA0095 : Vis inox 5x25mm (50pcs)
Il peut être posé à plat ou en pente pour un garde-corps d'escalier
Le kit est constitué de :
X6 - RA0082 : Rampe Jersey 45x120x2300mm
70ml - RA0014 : Câble inox 4mm
X5 - RA0006 : Kit tendeur - tourne droite
X5 - RA0008 : Kit tendeur - tourne gauche
X11 - RA0074 : Poteau Jersey H 90x90x1200mm
X2 - RA0076 : Poteau Jersey U 90x90x1200mm
11 - RA0071 : Plaque de jonction Rampe Jersey
X2 - RA0072 : Plaque de jonction Départ/fin Rampe Jersey
X3 - RA0095 : Vis inox 5x25mm (50pcs)
LES AVANTAGES DU GARDE-CORPS JERSEY
1. Garantie : 10 ans
Le traitement du bois en autoclave classe 4 des poteaux et de la rampe une meilleure durabilité et résistance aux intempéries et aux insectes. L’inox 316 correspond à la meilleure qualité pour l’extérieur (qualité marine).
2. Économique :
Le garde-corps Jersey en kit, produit en série et livré en kit est bien moins cher que qu’un garde-corps bois et inox sur mesure.
3 Facilité d'installation :
Conçu pour être assemblé sans compétences professionnelles. Les connections rampes/poteaux s’effectuent avec des plaques de jonction en métal invisibles incluses dans le kit (RA0071 et RA0072).
3. Recoupable :
Les rampes sont recoupables pour s'adapter une longueur spécifique. Les poteaux, recoupables, se fixent avec des platines à visser (REF RA0057), - vendues en option -
4. Livraison gratuite & rapide :
Tous les éléments de nos garde-corps Jersey sont en stock. La livraison s’effectue en 72h.
RECOMMANDATION D'INSTALLATION
1 – Les tendeurs se fixent sur les poteaux avec des pontets fournit dans les kits tendeurs. Le câble se serre en tournant les tendeurs (l'un à gauche , et l'autre à droite)
2 – Les poteaux doivent se fixer à plat avec le pied de fixation en acier galvanisé (non fourni dans le kit) : (REF RA0057)
Suit de la pose du kit rambarde bois avec câble en inox
1 – Équipez-vous d’une perçeuse pour réaliser les percements des poteau à 90° et passer les câbles de 4mm de diamètre.
Spécifications Techniques
| Section (épaisseur x largeur) | 45x120mm |
| Longueur | 2300mm x6 |
| Séchage | KD-18 à 20% |
| classe risque/emploi couverte | 3 |
| Matière | Inox 316 |
| Traitement | autoclave Classe III - CTB-B+ |
| Garantie | 10 ans |
| Masse volumique (kg/m3) | 560 |
| Essence de bois (nom scientifique) | Epicéa (Picea abies) |
| matériaux corps | INOX (316) |
En option : Raccordement de plusieurs kits
Il est possible de raccorder plusieurs segments (Kits Garde-corps Jersey) ensemble avec des plaques de jonctions de la rampe Jersey en acier galvanisée.
1 - La plaque de jonction rectangulaire RA0071, permet de prolonger le kit dans la longueur (en replaçant une plaque de début/fin du kit existant)
2 - La plaque de jonction d'angle RA0062, permet de raccoorder 2 kits à angle droit. Il suffit de faire dépasser la rampe à chaque extrémité avec les poteaux des 2 kits côte à côte. Les rampes doivent être découpées à 45° chacune et se raccordent par le dessous avec la plaque à visser.
1 - La plaque de jonction rectangulaire RA0071, permet de prolonger le kit dans la longueur (en replaçant une plaque de début/fin du kit existant)
2 - La plaque de jonction d'angle RA0062, permet de raccoorder 2 kits à angle droit. Il suffit de faire dépasser la rampe à chaque extrémité avec les poteaux des 2 kits côte à côte. Les rampes doivent être découpées à 45° chacune et se raccordent par le dessous avec la plaque à visser.
Une option possible : fixer au sol son kit garde-corps
Le kit ne comprend pas le pied de poteau, car il doit être choisi en fonction du type de fixation que vous prévoyez d'utiliser pour le garde-corps. Vous avez plusieurs possibilités d'installation selon votre support. Si vous disposez d'une terrasse, vous pouvez opter pour la platine de référence RA0057, qui est spécialement conçue pour ce type d’installation et offre une fixation fiable et durable.
D'un autre côté, si votre installation doit être effectuée sur une structure en pilotis, il sera nécessaire d'adapter le pied de poteau à cette configuration. Le choix dépendra des matériaux employés et de la conception de votre structure.
Pour ce kit, trois unités de la platine RA0057 sont requises.
D'un autre côté, si votre installation doit être effectuée sur une structure en pilotis, il sera nécessaire d'adapter le pied de poteau à cette configuration. Le choix dépendra des matériaux employés et de la conception de votre structure.
Pour ce kit, trois unités de la platine RA0057 sont requises.
