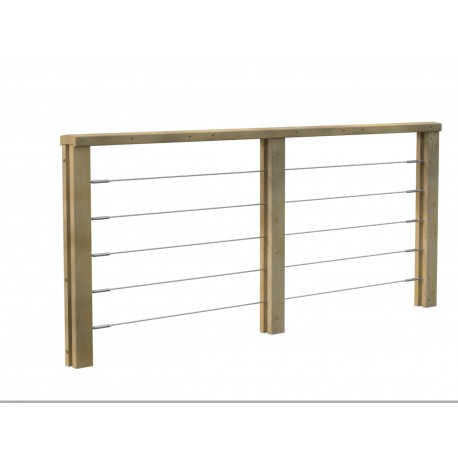

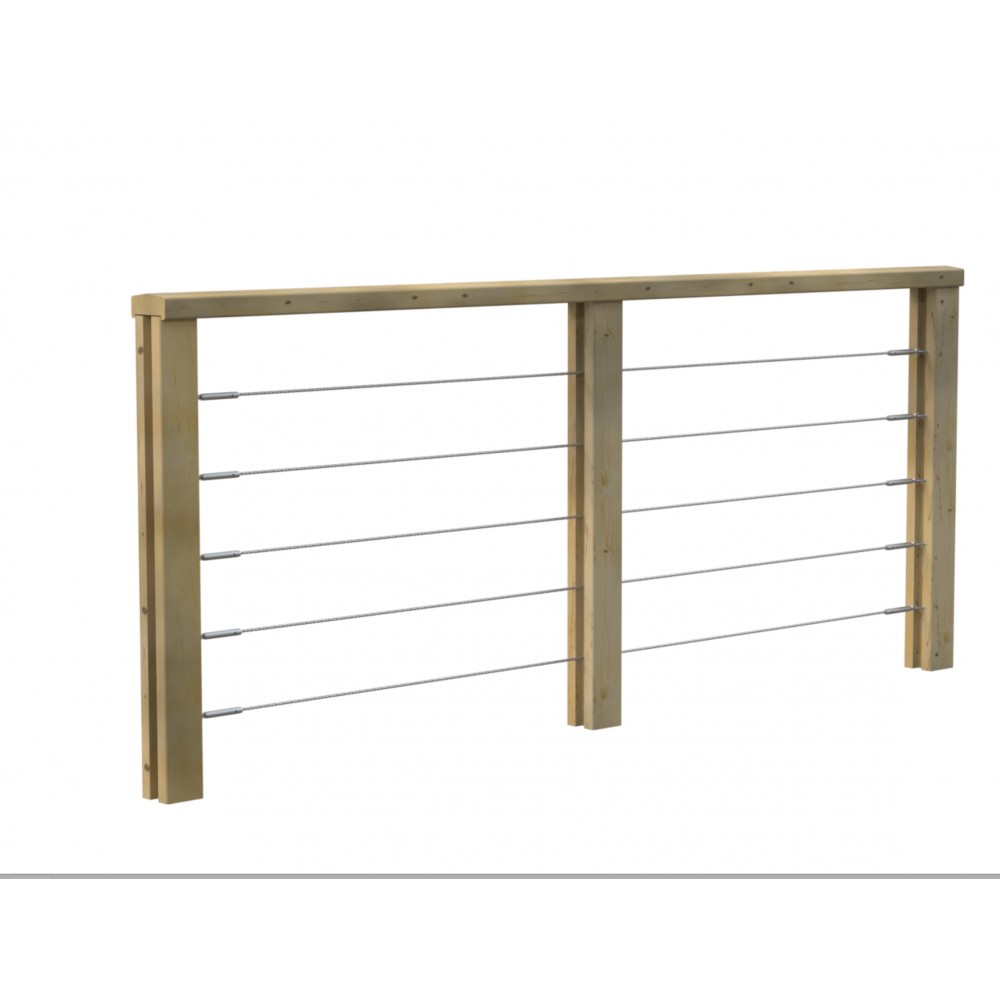

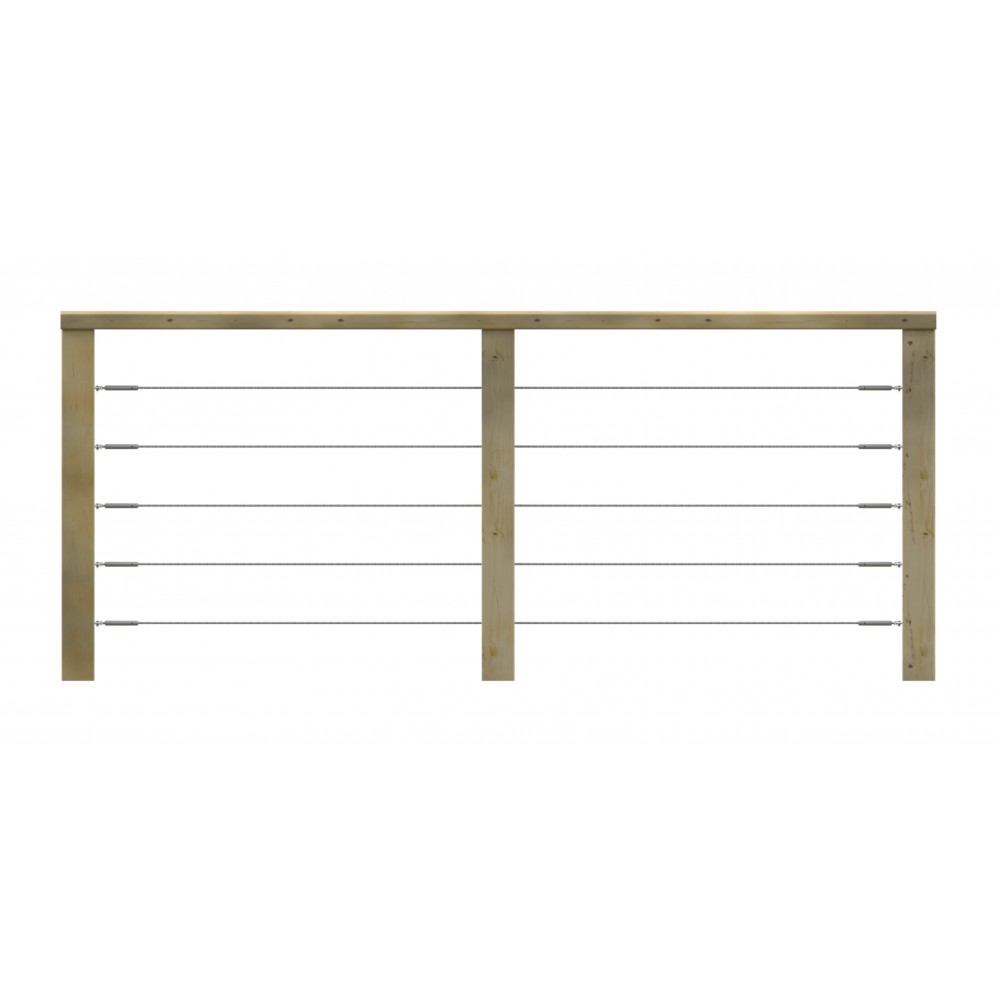

Composition du kit garde-corps
Les poteaux et les rampes sont en bois est traité en autoclave classe 4 contre l’attaque des insectes et des champignons. Les câbles inox et les kit tendeurs sont en inox 316 (qualité marine).
Il peut être posé à plat ou en pente pour un garde-corps d'escalier
Le kit est constitué de :
X1 - RA0082 : Rampe Jersey 45x120x2300mm
X12 - RA0014 : Cable inox 4mm - au ml
X5 - RA0006 : Kit tendeur - tourne droite
X5 - RA0008 : Kit tendeur - tourne gauche
X1 - RA0074 : Poteau Jersey H 90x90x1200mm
X2 - RA0076 : Poteau Jersey U 90x90x1200mm
X1 - RA0071 : Plaque de jonction Rampe Jersey
X2 - RA0072 : Plaque de jonction Départ/fin Rampe Jersey
X1 - RA0095 : Vis inox 5x25mm (50pcs)
Il peut être posé à plat ou en pente pour un garde-corps d'escalier
Le kit est constitué de :
X1 - RA0082 : Rampe Jersey 45x120x2300mm
X12 - RA0014 : Cable inox 4mm - au ml
X5 - RA0006 : Kit tendeur - tourne droite
X5 - RA0008 : Kit tendeur - tourne gauche
X1 - RA0074 : Poteau Jersey H 90x90x1200mm
X2 - RA0076 : Poteau Jersey U 90x90x1200mm
X1 - RA0071 : Plaque de jonction Rampe Jersey
X2 - RA0072 : Plaque de jonction Départ/fin Rampe Jersey
X1 - RA0095 : Vis inox 5x25mm (50pcs)
Avantages du Kit Garde Corps JERSEY
1. Garantie : 10 ans
Le traitement du bois en autoclave classe 4 des poteaux et de la rampe une meilleure durabilité et résistance aux intempéries et aux insectes. L’inox 316 correspond à la meilleure qualité pour l’extérieur (qualité marine).
2. Économique :
Le garde-corps Jersey en kit, produit en série et livré en kit est bien moins cher que qu’un garde-corps bois et inox sur mesure.
3 Facilité d'installation :
Conçu pour être assemblé sans compétences professionnelles. Les connections rampes/poteaux s’effectuent avec des plaques de jonction en métal invisibles incluses dans le kit (RA0071 et RA0072).
3. Recoupable :
Les rampes sont recoupables pour s'adapter une longueur spécifique. Les poteaux se fixent soit avec des platines à visser sur les marches (REF RA0057), soit sur le limon avec une simple découpe à mi-bois.
4. Livraison gratuite & rapide :
Tous les éléments de nos garde-corps Jersey sont en stock. La livraison s’effectue en 48h.
Recommandation d'installation
1 – Les tendeurs se fixent sur les poteaux avec des pontets fournit dans les kits tendeurs. Le cable se serre en tournant les tendeurs (l'un à gauche , et l'autre à droite)
2 – Les poteaux doivent se fixer de préférence sur l’escalier avec une entaille à mi-bois pour être ensuite tirefonnés sur le limon de l’escalier. (ci-joint photo principale). Ils peuvent aussi être posé à plat sur une marche avec le pied de fixation en acier galavanisé (non fourni dans le kit) : (REF RA0057)
Finalisation de l'installation du kit garde-corps
1 – Équipez-vous d’une perçeuse pour réaliser les percements des poteau à 90° ou à 35° selon la pose à plat ou en pente pour un garde-corps d'escalier.
Spécifications Techniques
| Section (épaisseur x largeur) | 45x120mm |
| Longueur | 2300mm x1 |
| Séchage | KD-18 à 20% |
| classe risque/emploi couverte | 3 |
| Matière | Inox 316 |
| Traitement | autoclave Classe III - CTB-B+ |
| Garantie | 10 ans |
| Masse volumique (kg/m3) | 560 |
| Essence de bois (nom scientifique) | Epicéa (Picea abies) |
| matériaux corps | INOX (316) |
En option : Raccordement à d'autres kits
Lorsqu'il est posé à plat :
Il est possible de raccorder plusieurs segments (Kits Garde-corps Jersey) ensemble avec des plaques de jonctions de la rampe Jersey en acier galvanisée.
1 - La plaque de jonction rectangulaire RA071, permet de prolonger le kit dans la longueur (en replaçant une plaque de début/fin du kit existant)
2 - La plaque de jonction d'angle RA0062, permet de raccoorder 2 kits à angle droit. Il suffit de faire dépasser la rampe à chaque extrémité avec les poteaux des 2 kits côte à côte. Les rampes doivent être découpées à 45° chacune et se raccordent par le dessous avec la plaque à visser.
Lorsqu'il est posé en rampe d'escalier :
Il faut juxtaposer l kit "Rambarde d'escalier" à coté d'un kit posé à plat. Les poteaux d'extrémités se juxtaposent. Pas possible de "raccorder" les rampes avec les plaques de jonction.
Il est possible de raccorder plusieurs segments (Kits Garde-corps Jersey) ensemble avec des plaques de jonctions de la rampe Jersey en acier galvanisée.
1 - La plaque de jonction rectangulaire RA071, permet de prolonger le kit dans la longueur (en replaçant une plaque de début/fin du kit existant)
2 - La plaque de jonction d'angle RA0062, permet de raccoorder 2 kits à angle droit. Il suffit de faire dépasser la rampe à chaque extrémité avec les poteaux des 2 kits côte à côte. Les rampes doivent être découpées à 45° chacune et se raccordent par le dessous avec la plaque à visser.
Lorsqu'il est posé en rampe d'escalier :
Il faut juxtaposer l kit "Rambarde d'escalier" à coté d'un kit posé à plat. Les poteaux d'extrémités se juxtaposent. Pas possible de "raccorder" les rampes avec les plaques de jonction.
En option : Fixation au sol du kit garde-corps
Le pied de poteau n'est pas inclus dans le kit, car il varie selon le type de fixation que vous effectuerez pour le garde-corps. Vous avez plusieurs options pour installer le poteau selon votre support. Vous disposez d'une terrasse bois, vous pouvez le fixer à l'aide de la platine de référence RA0057, qui est spécialement conçue pour ce type d'installation. Cette platine garantit une fixation solide et durable.
En revanche, si votre installation nécessite une fixation sur une structure en pilotis, vous devrez adapter le type de pied de poteau à cette configuration. Ce choix dépendra des matériaux et de la conception de votre structure.
Pour ce kit 3 quantités RA0057 sont nécessaires.
Pour ce kit 3 quantités RA0057 sont nécessaires.
