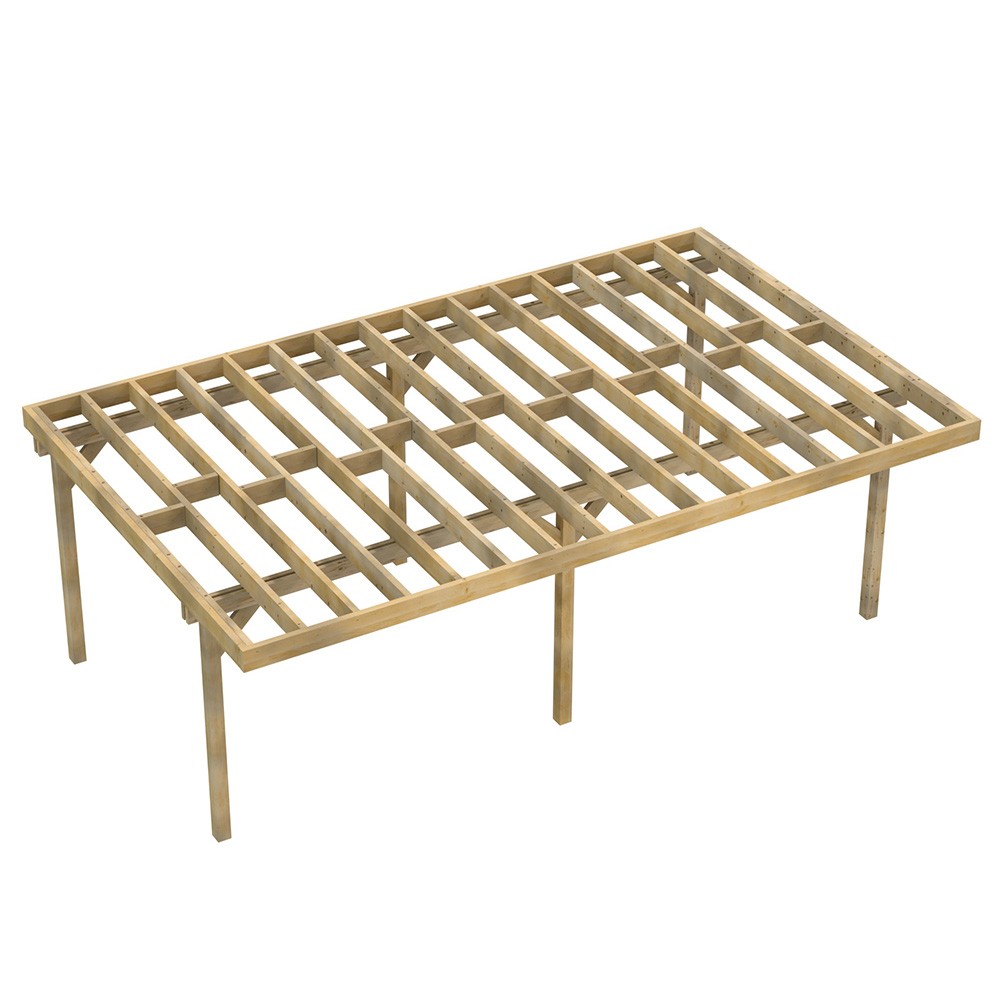

COMPOSITION DU KIT STRUCTURE AUTOPORTANTE X4,2M
Les poteaux sont en bois lamellé-collé de section 120x120mm pour plus de stabilité et éviter les fentes et les déformations.
Les solives porteuses en 58x195mm sont stables et dimensionnées pour résister à une charge utile de 350 kg/m2.
Voici les éléments qui composent le kit :
- 30x Solive 58x195mm x4.2m Epicéa traité CL3
- 6x Poteau 120x120mm x3m Lamellé-Collé Epicéa CL3
- 6x Pied de poteau réglable acier galva (H= 110-180 mm)
- 6x Tirefonds Ø10xL60mm Inox 316 (4pcs)
- 12x Bracon 45x145x950 mm en Epicéa CL3
- 2x Boulon Japy M10x160mm + Rondelles + Mèche plate
- 2x Vis de charpente 8x260mm (25 pcs) + Foret d6x240mm
- 1x Vis zinguées 6x120mm (100pcs)
- 4x Équerres 35x70x80mm (10 pcs) +Vis 4x35mm (80 pcs)
LES AVANTAGES DE LA STRUCTURE EN KIT
1. Garantie : 10 ans
Le traitement du bois en autoclave classe 3 des poteaux offre une meilleure durabilité et résistance aux intempéries et aux insectes. Les poteaux sont en bois lamellé-collés.
2. Personnalisable :
Les kits structure pilotis adossés sont recoupables pour s'adapter tout type de configuration spécifique. Les poteaux peuvent se recouper en hauteur.
3. Livraison gratuite & rapide :
Tous les éléments de nos kits structure pilotis adossés sont en stock. La livraison s’effectue par camion équipés de chariot élévateur en moins de 15 jours.
4 – Structure renforcée
Les sections des poteaux et des solives ont été calculées par notre bureau d'étude pour vous assurer une bonne stabilité de l'ouvrage (jusqu'à 350kg/m2)
Les solives 58x195mm ont été volontairement doublées pour vous permettre de fixer des poteaux de garde-corps.
RECOMMANDATIONS
1 – L'écartement entre les solives est de 40cm, ce qui permet de s'adapter à toutes les lames de terrasse en bois ou en bois composite.

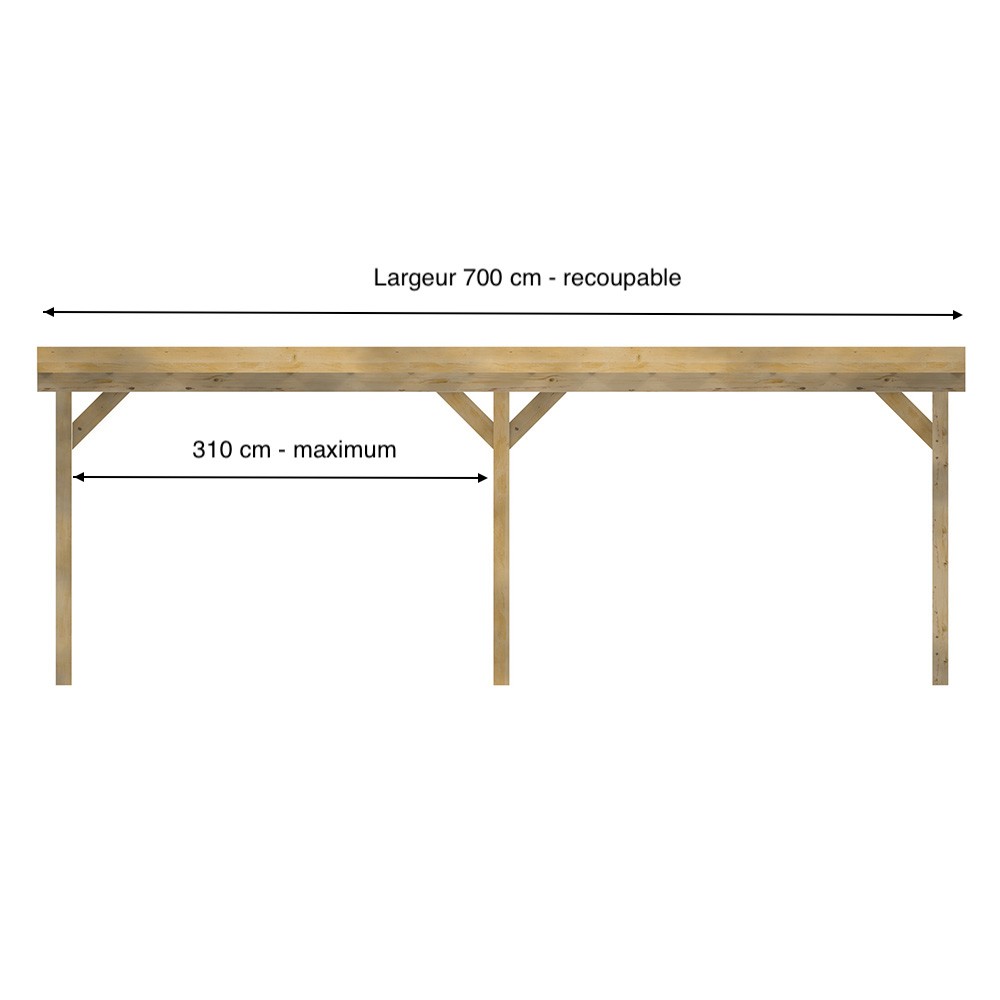

2 - Le porte-à-faux entre les solives et le portique ne doit pas dépasser 80 cm.
3 - Nous proposons une plateforme d'accès pour les terrasses sur pilotis avec ou sans escalier :
- Plateforme d'accès seule
- Plateforme d'accès + 7 marches - H 1,2m
- Plateforme d'accès + 9 marches H 1,5m
- Plateforme d'accès + 15 marches H 2,5m
à compléter avec des kits Rampes Garde-Corps Jersey ou Louisiane pour escalier
4 – Sécurisez votre terrasse surélevée avec nos kits garde-corps Jersey.
Au-delà de 60cm du sol, vous devez sécuriser votre terrasse surélevée avec un garde-corps.
Spécifications Techniques
| Séchage | KD-18 à 20% |
| Traitement | autoclave Classe III - CTB-B+ |
| Garantie | 10 ans |
| entraxe lambourde conseillé (cm) | 40 |
| Masse volumique (kg/m3) | 460 |
| Essence de bois (nom scientifique) | Epicéa (Picea abies) |
| Charge d'exploitation | 350 daN/m2 |
