Une vis de fondation pour structure de terrasse bois
Description de la vis de fondation NIVO certifiée NF P 94-150-1
Découvrez notre concept innovant de vis de fondation pour structure de terrasse.
- Fixation sans béton
- Facile et rapide à mettre en œuvre (5mn par vis)
- Economique
- Support en L inclus
- Il faut 1,5 vis/m2 de terrasse.

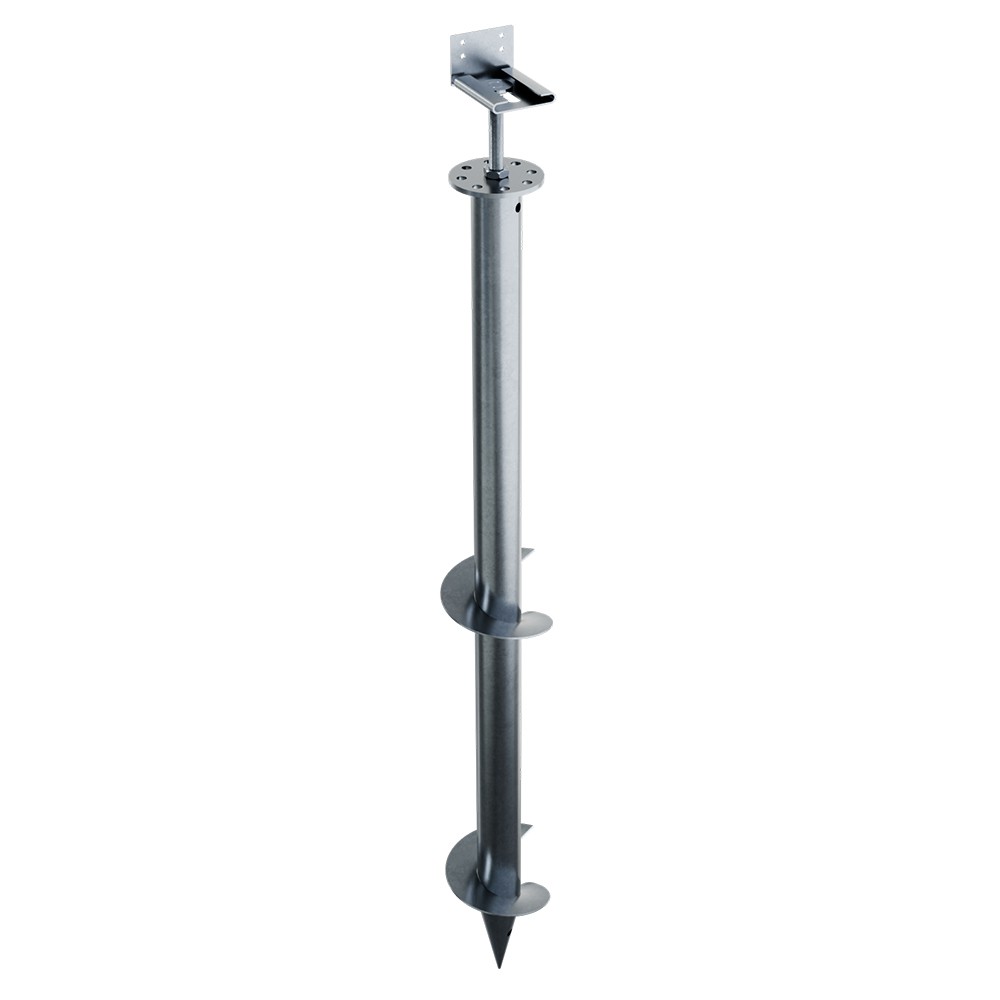

Constitué d'une vis avec pointe harpon, notre vis de fondation est conçue pour être enfoncée dans un sol meuble et vous permettre de créer une structure parfaitement stable destinée à recevoir un lambourdage croisé composé de solives 45x145mm et de chevrons 50x75mm. Cette solution vous permet d'éviter l'étape de la dalle béton qui peut s'avérer contraignante et fastidieuse.
La vis de fondation est disponible dans 2 hauteurs :
- 80 cm
- 120 cm
Il suffit de sélectionner la dimension que vous souhaitez en haut de la fiche produit (hauteur).
LES ÉLÉMENTS COMPOSANT LE SUPPORT DE FIXATION :

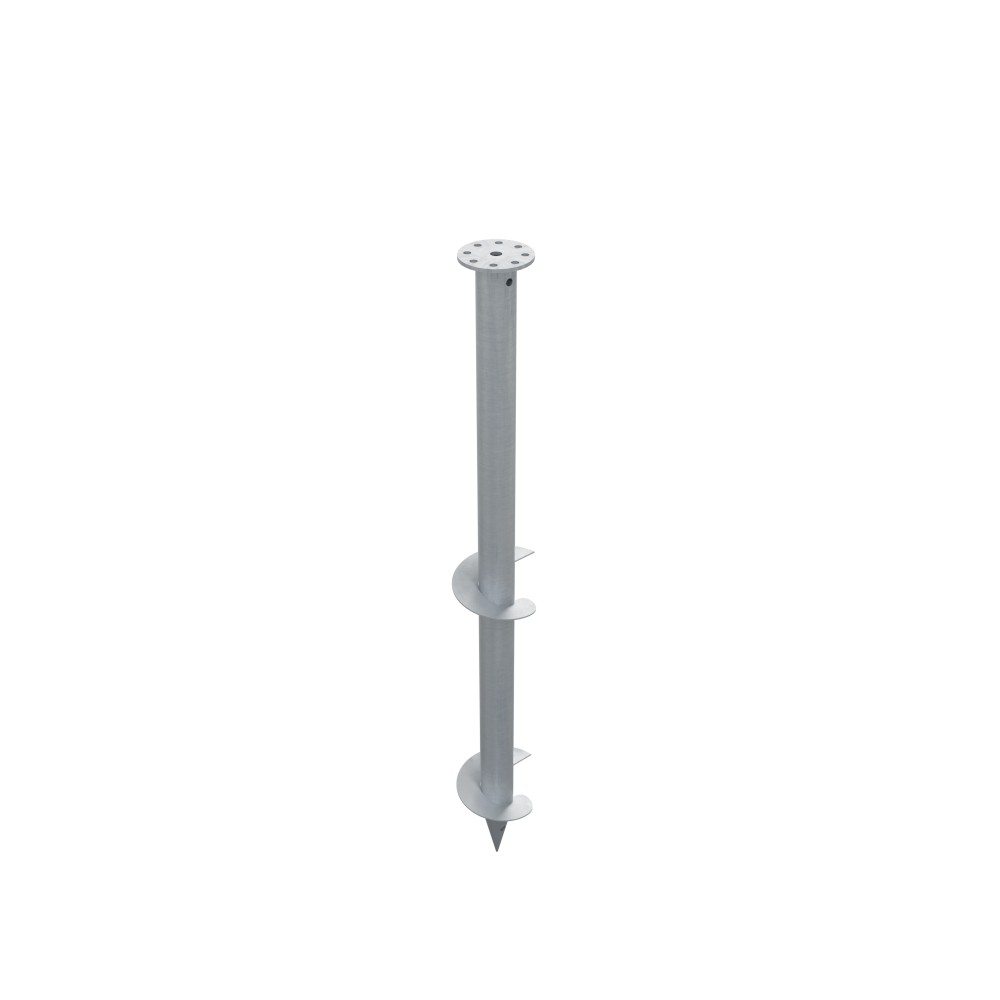

Vis de fondation en acier galvanisé à chaud selon la norme NF EN ISO:2009
- Longueur : 800/1200mm - Diamètre : 60mm
- Epaisseur du métal : 3mm
- Résistance : 450 kg de charge nominale admise pour un terrain constitué de remblais (moyennement stable) , La résistance avant enfouissement est de 900 kg. (cf fiche produit ci jointe à télécharger)

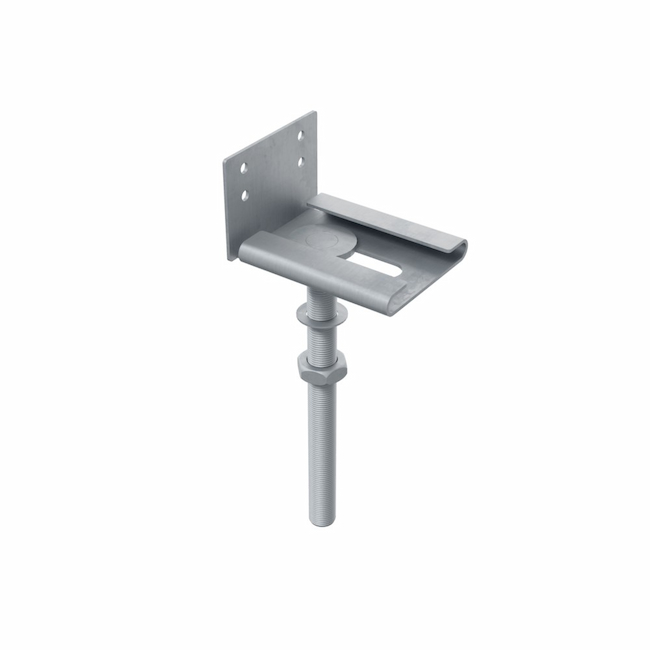

Support : Equerre en L
- Notre support en L est livré avec une équerre réglable sur tige filetée de 25cm de long.
- Le diamètre de la tige filetée est de 16 mm.
- L'équerre est réglable en largeur de quelques centimètres pour recevoir les solives de la structure.
Support Plat disponible en option pour la fixation des poteaux verticaux. Possibilité de support pour l'installation d'une clôture, d'un carport…
Fiche technique
| Type de pose | Support lambourde réglable | ||
Un concept innovant et une résistance à toute épreuve
Notre vis de fondation est conçue pour créer une structure de terrasse parfaitement stable sur un terrain meuble ou en pente.
Les vis sont destinées à recevoir un lambourdage croisé composé de solives 45x145mm et de chevrons 50x70mm. Cette solution permet d'éviter de couler une dalle béton, opération coûteuse, contraignante et fastidieuse.
Les vis sont destinées à recevoir un lambourdage croisé composé de solives 45x145mm et de chevrons 50x70mm. Cette solution permet d'éviter de couler une dalle béton, opération coûteuse, contraignante et fastidieuse.
Les principaux avantages de la vis de fondation :
- Fixation sans béton
- Facile et rapide à mettre en œuvre (5 min par vis)
- Démontable
- Support en L pour lambourde inclus
- Résiste à une charge nominale de 450 kg (sol meuble & remblais)
Vis de fondation disponible dans 3 dimensions
La vis de fondation est disponible dans les hauteurs suivantes :
Elle doit être enfoncée de 70cm dans le sol au minimum pour la G800 et la G1200, et de 80 cm pour la G1500.
La hauteur de réglage entre le sol et la terrasse peut atteindre, avec la tête spéciale lambourde, 25 cm (G800), 65 cm (G1200) et
Des tests dans un laboratoire accrédité COFRAC ont été réalisés afin de s'assurer de la résistance de la vis dans un terrain meuble de type remblais.
Adaptée pour les terrains meubles et en pente
Caractéristique du kit "vis de fondation + support en L"
Vis de fondation :
- Longueur : 800/1200 mm
- Diamètre : 60 mm
- Épaisseur du métal : 3 mm
- Résistance : 450 kg de charge nominale admise pour un terrain constitué de remblais.
Support équerre en L :
- Le support en L de 25 cm de long, est composé d'une équerre réglable sur tige filetée de 20 cm.
- Le diamètre de la tige filetée est de 16 mm + 2 écrous de blocage.
5 règles à respecter pour installer la vis de fondation
Pour dessiner votre terrasse et calculer le nombre de vis de fondation, il convient de respecter les règles suivantes, déterminées par les sections de bois qui seront utilisées :
1. Distance entre les vis de fondation (point d'appui)
2. Entraxe entre les solives
3. Débord des solives
4. Débord des lambourdes
5. Enfouissement dans le sol de 70cm minimum (80 cm G1500)
1. Distance entre les vis de fondation (point d'appui)
2. Entraxe entre les solives
3. Débord des solives
4. Débord des lambourdes
5. Enfouissement dans le sol de 70cm minimum (80 cm G1500)
Le long d'une maison, il est possible de fixer une muralière, cela permet d'économiser une rangée de vis et rend la terrasse solidaire à la maison.
Remarque : Les lames de terrasse sont toujours orientées dans le même sens que les solives.
Les 2 modes d'installation la vis de fondation
Test de compression
Installation d'une terrasse avec des vis de fondations
Outils pour la vis de fondation
Outils de pose "manuel"
Cet outil est à manipuler par deux personnes pour une utilisation simple et rapide.
La barre de vissage est composée d’un mat pré-percé pour permettre le réglage en hauteur de la barre de serrage au fur et à mesure du vissage. (voir vidéo)
La barre de vissage est composée d’un mat pré-percé pour permettre le réglage en hauteur de la barre de serrage au fur et à mesure du vissage. (voir vidéo)
- Barre de serrage de 160 cm d‘envergure et d’épaisseur 3 mm.
- 3 boulons + écrous permettent de solidariser l’outil sur la vis.
Pré-percer toujours le sol avec un foret (type béton) de D20mm et de L60cm de profondeur pour s'assurer l'absence de rocher ou d'obstacle.
VOIR LE PRODUIT
Adaptateur "boulonneuse électrique"
La facilité et la rapidité d'assemblage sont au cœur de notre conception, avec l'implémentation d'une fixation centrale à l'aide d'une vis unique. Cette innovation simplifie grandement le processus d'installation. Parallèlement, nous avons optimisé l'accroche et la stabilité en allongeant les six ergots périphériques. Cette modification vise à renforcer la prise, assurant une connexion plus robuste et stable.
Afin de garantir une installation parfaitement verticale, nous avons intégré un niveau à bulle directement dans le dispositif. Cela offre un contrôle visuel instantané.
Cet adaptateur est indispensable pour la pose de vos vis de fondation. Et ainsi vous offrir une expérience d'assemblage plus efficiente, avec une fixation simplifiée, une meilleure stabilité, un contrôle de verticalité intégré et une résistance renforcée, contribuant ainsi à l'optimisation des performances globales de votre future terrasse.
